Sous-marin de 1500 t Casabianca : Caractéristiques principales
En 1943

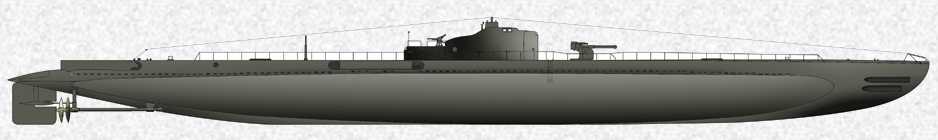

Dessin Yannick Le Bris

Données générales :
Dimensions : Long : 92.30 m- Tirant d'eau: 4.90 m - largeur : 8.20 m
Déplacement : en surface 1500 t
Déplacement : en plongée 2000 t
Vitesse :
En surface : 20 nœuds
En plongée : 10 nœuds
Equipage :
5 officiers + 1 en opération + 79 hommes
Armement :
11 tubes lance-torpilles.
4 tubes fixes d'étrave de 550 mm..
1tourelle orientable triple milieu de 550 mm.
1 tourelle orientable quadruple arrière (2 tubes de 550 mm, 2 tubes de 400 mm).
2 torpilles de réserve.
1 canon de 100 mm, sur le pont avant .
1 pivot double de mitrailleuse de 13.2 mm sur la baignoire.
1 mitrailleuse Oerlikon sur la passerelle.
Propusion :
- 2 moteurs "Diesel" Sulzer de 9 cylindres de 4 300 CV
- 2 moteurs électriques Alsthom de 1200 CV..
Combustible :
- 290 tonnes de combustible (Gasoil)
Plongée :
- Immersion à 80 m
Détection :
- Appareil d'écoute G 16
Divers :

- Numero de coque Q 183
- En 1940 peint en vert bouteille sombre et porte le N° 21 en rouge sur le kiosque.

Rayon d'action :

- En surface :
-14 000 milles à 7 nœuds
-10 000 milles à 10 nœuds
-4 000 milles à 17 nœuds

- En plongée : 90 milles à 5 nœuds
