Richelieu : Caractéristiques principales

Données générales :

Dimensions : 244 (ht) x 33 mètres
Déplacement : 35 000 tW - 40 900 pc
Tirant d'eau : 9.17 mètres
Equipage :
70 officiers + 1600 hommes d'équipage
Manutention d'obus de 900 kg
Energie - Propulsion :
Motorisation : 4 groupes de turbines Parsons à engrenages entrainant 4 hélices de 14 t et de 4. 80m de diamètre.
6 chaudières Sural Indret
Timbre 27 kg/cm²
Température vapeur surchauffée 375°
Personnel : 310 mécaniciens et chauffeurs
Puissance totale 155 000 CV
Vitesse : 30 nds (32.5 nds réalisés durant les essais)
Mazout embarqué : 6700 t
Groupes auxiliaires
4 turbo-dynamos à vapeur de 2000 kW
3 diesel-dynamos à vapeur de 800 kW
2 diesel-dynamos à vapeur de 140 kW
Rayon d'action:
10240 milles à 19 nds ; 7360 milles à 23 nds ; 3500 milles à 32 nds
Blindage :
Ceinture : 225 à 400 mm ; Pont : 130 à 170 mm, 40 mm ; Tourelle de 380 mm : 430 mm ; Tourelle de 152 mm : 130 mm ; Blockhaus : 340 mm
Quelques chiffres divers :
- Puissance éléctrique : 8400 kw
- Nombre de lampes éléctriques : 8170
- Poids d'une hélice : 14 400 kg
- Surface d'un gouvernail : 51 m²
- Poids d'une maille d'une chaine d'encre : 70 kg


Devant une pièce de 380 mm, les adieux du capitaine de vaisseau Merveilleux du Vignaux à l'équipage du Richelieu à Singapour (1945)
Armement :

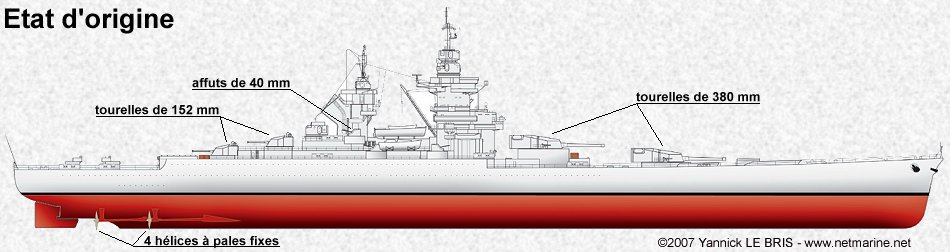

- 8 pièces de 380 mm (modèle 1935 L45) en deux tourelles quadruples à l'avant du bâtiment.
- 9 pièces de 152 mm (modèle 1930 L55) en trois tourelles triples à l''arrière du bâtiment.
- 12 pièces de 100 mm (modèle 1932 L45) en six affuts doubles (3 par bord)
- 56 pièces de 40 mm Bofors en 14 affuts quadruples installés en 1943 à New York
- 50 mitrailleuses de 20 mm Oerlikon en 50 affuts simples (les pièces de 40 et 20 mm sont réparties sur les ponts et les superstructures).
A propos des pièces de 380 mm. En savoir plus sur la tourelle de 380 mm
- Poids de la partie tournante : 2.275 tonnes
- Poids du blindage fixe : 700 tonnes
- Epaisseur du blindage de la tourelle : 430 mm
- Poids d'un canon avec berceau et culasse : 165 tonnes
- Poids d'un projectile : 900 kilos, projeté à 37 km
- Poids de la charge de poudre : (4 gargousses) : 280 kilos
- Temps de chargement d'une pièce : 30 secondes
- Voir la galerie de photos des canons de 380 mm
