Jeanne d'Arc : Caractéristiques principales
Données générales :
Dimensions : 181,38 (175 pp) x 24 (22 flot.) x 7,50 mètres (tirant d'air : 52 mètres)
Déplacement : 10 575 tonnes (13 270 tonnes pleine charge)
Distances franchissables :
7 500 nq à 15 nds ; 6 800 nq à 16 nds ; 5 500 nq à 20 nds ; 3 750 nq à 25 nds ; 3000 nq à 26,5 nds
Effectifs :
51 officiers (dont 17 consacrés à l'instruction des officiers-élèves), 124 officiers-élèves + 425 membres d'équipage

La Jeanne d'Arc en 1964

Propulsion - Energie :
4 chaudières multitubulaires, type dissymétrique, timbrées à 45 kg/cm2 et surchauffe 450° ; 4 turbines Rateau-Bretagne
2 hélices à 4 pales (poids de chaque hélice 6 360 kg)
Puissance : 29 420 kW / 40 000 CV ; Puissance électrique : 4 400 kW
Vitesse : 27 nds
Armement :
6 rampes pour missiles Exocet MM 38
2 tourelles 100 mm Mle 53 (4 tourelles à l'origine, 2 débarquées en 2000)
4 mitrailleuses de 12.7 mm
Equipements électroniques:
Radars : 1 DRBV-22 D ; 1 DRBV-51 ; 2 DRBN-34 (Racal-Decca) ; 3 DRBC-32 A
Sonar : 1 DUBV-24
Divers : 1 IFF NRBI-50 ; 1 TACAN NRBP-20
Télécommunications : 1 InMarsat
Contre-mesures : 1 detecteur ARBR-16 ; 1 intercepteur ARBX-10 ; 1 bruiteur remorqué SLQ-25 Nixie

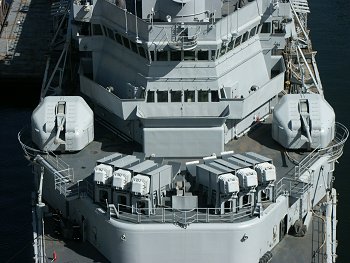

Vue des rampes MM38 Exocet, et des tourelles de 100 mm (photo YLB)
Superstructures :

Dans le bloc passerelle, on trouve en plus des passerelles de navigation :
- Une passerelle amiral ; Une passerelle aviation
- Un P.C. du pont d'envol ; Un P.C. combiné (conduite des opérations amphibies)
- Un central opérations du type modulaire

Installations aéronautiques :
-Sur l'arrière de l'îlot, le pont d'envol : 1275 m² (60 x 20 m) permet le décollage simultané de 2 hélicoptères Super Frelon ou 3 Lynx, avec la possibilité de parquer 2 appareils sur l'avant du pont d'envol et de 2 autres appareils sur l'arrière, de part et d'autre de la plate-forme de l'ascenseur.
-Un ascenseur : 101 m² (15,50 x 6,50 m), d'une capacité de 12 tonnes, placé à l'arrière du pont d'envol et du pont du hangar;
-Un hangar (36 x 18 x 5 m), situé sous le pont d'envol, permettant de parquer 8 hélicoptères en temps de guerre en récupérant une partie des locaux affectés en temps de paix au logement et à l'instruction des officiers-élèves. Ce hangar comprend à l'arrière une aire de visite des hélicoptères ainsi que tous les ateliers nécessaires à l'entretien des appareils eux-mêmes et à celui de leurs équipements électroniques ou autres et les locaux de préparation des munitions(torpilles, roquettes, etc.) emportées par les hélicoptères.

Son groupe aérien comprend 2 hélicoptères Alouette III de la 22 S; depuis 1992 il est renforcé par un détachement d'hélicoptères de combat de l'ALAT (Aviation légère de l'Armée de terre) composé de 2/Cougar et 3/Gazelle avec un détachement de 40 hommes lors des campagnes d'application.

Divers :
- Coque divisée en 15 tranches
- Installations hospitalières : un bloc opératoire ; Hôpital de 16 lits
- Autonomie : 90 jours (200 tonnes de vivres)
- 2 ancres ; une installation de ravitaillement à la mer ; une grue de 12 t à 12 m
- Drome : 2 chaloupes ; 1 EDL 700
